Charakteristika
Samočistící filtry PIGI zachytávají z vody všechny nečistoty o rozměrech větších než100 µm (písek, usazeniny,…).
Instalace filtru se doporučuje k ochraně proti poškození ovládacích hlav automatických
změkčovacích filtrů, dále pro vodovodní a sanitární rozvody k ochraně tlakových
regulátorů, ventilů, čerpadel, směšovacích baterií ap.
Materiály
Tělo filtru, převlečná matice a výpustný ventil jsou vyrobeny z tlakově lité poniklované
mosazi OT-58. Průhledná část (tank) je z materiálu Trogamid-T, odolávající

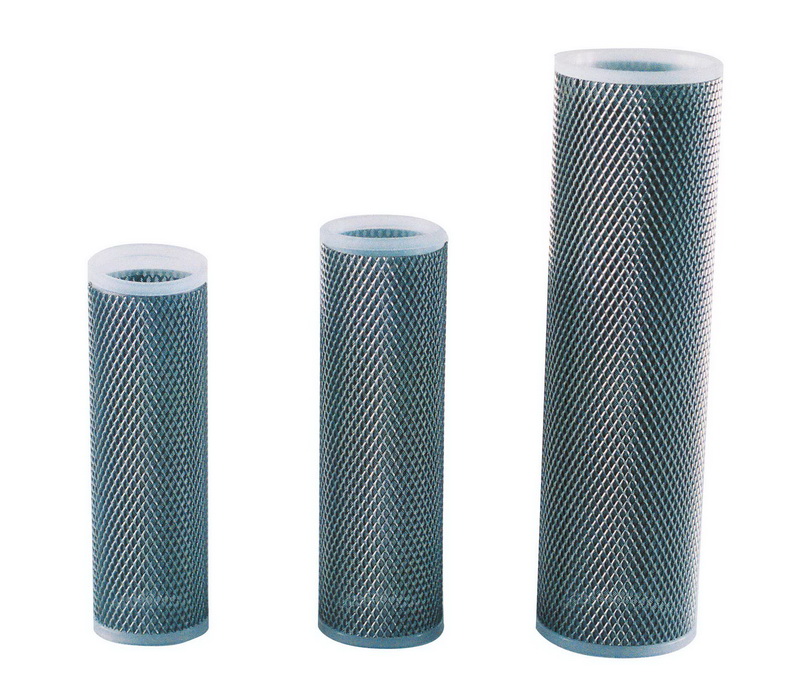

teplotám v rozsahu 10 až 40°C. Pro zachycení mechanických nečistot je filtr
opatřen nerezovou síťkou, která je vytvořena ze dvou vrstev nerezové
mikrosíťoviny AISI 304, z kterých jemnějšší (100 µm) má filtrační funkci a druhá plní
funkci mechanické výztuhy jemné síťoviny.
Nečistoty se usadí ve filtrační vložce, která se snadno a rychle odkalí otevřením čistícího
ventilu ve spodní části filtru. Při větším znečištění lze průhledné tělo filtru odšroubovat
a filtrační vložku důkladně vyčistit proudem vody. Horní část filtru zůstává zamontována v potrubí.
Pro odstávku během čištění je výhodné nasazení filtru na obtok, případně instalovat před a
za filtr uzavírací armaturu.
Místo pro filtr volíme tak, aby pod snímatelnou částí byl dostatečný prostor (cca 200 mm)
pro manipulaci při čištění.
Filtr je opatřen dvěma ¼“ závity, které umožňují instalaci manometrů na vstupu
a výstupu vody z filtru pro zjištění tlakové ztráty. Zvýšení tlakové ztráty avizuje znečištění filtru.
Informace o filtrech PIGI ve formátu .pdf
|
|
 |
| PIGI | 1/2" | 3/4" | 1" | 5/4" | 6/4" | 2"
| Filtrační vložka (µm)
| 100
| 100
| 100
| 100
| 100
| 100

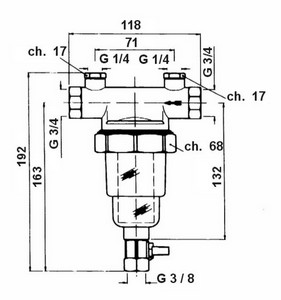

| Montážní výška bez ventilu (mm)
| 132
| 132
| 156
| 156
| 205
| 205
| Montážní výška s ventilem (mm)
| 163
| 163
| 187
| 187
| 248
| 248
| Celková výška (mm)
| 192
| 192
| 224
| 224
| 280
| 280
| Celková délka (mm)
| 118
| 118
| 118
| 118
| 120
| 120
| Maximální průtok (m3/h)
| 2,2
| 3,0
| 4,5
| 6,0
| 17,0
| 20,0
| Maximální rozdíl tlaků (bar)
| 0,20
| 0,20
| 0,25
| 0,30
| 0,25
| 0,30
| Maximální provozní tlak (bar)
| 16
| 16
| 16
| 16
| 16
| 16
| Maximální provozní teplota (°C)
| 40
| 40
| 40
| 40
| 40
| 40
| Plocha filtru (cm2)
| 95
| 95
| 120
| 120
| 215
| 215
| Cena Kč (bez DPH)
| 2.650,-
| 2.650,-
| 4.150,-
| 4.150,-
| 7.700,-
| 7.700,-
| Cena Kč vč. DPH 21%
| 3.207,-
| 3.207,-
| 5.022,-
| 5.022-
| 9.317,-
| 9.317,-
| |
|---|
